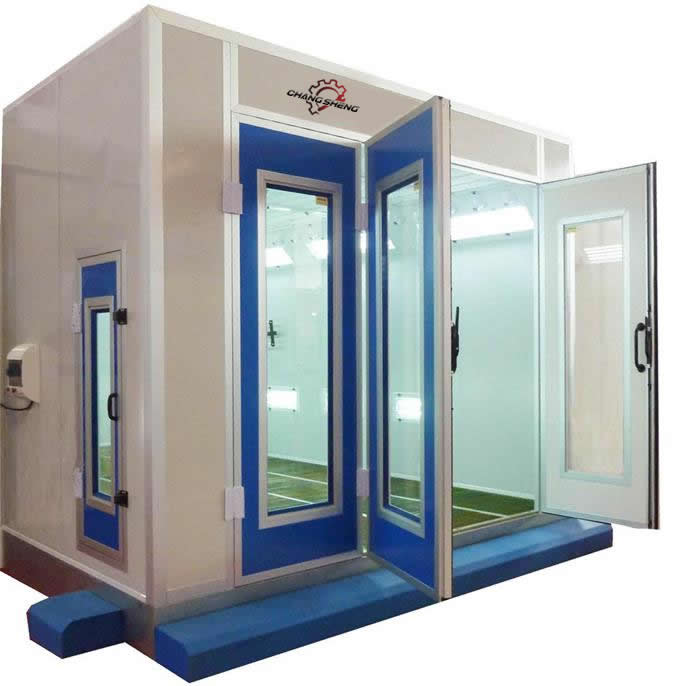

烤漆房CS-68烤漆房,豪华型
外型尺寸（mm) | 内径尺寸（mm) | 大门尺寸（mm) | 烤漆总功率（kw) |
7000×5300×3300 | 6900×3900×2800 | 3000(w)×2700（h） | 10Kw |
房体结构 | 1、墙板：采用阻燃型聚苯乙烯保温板，厚度为75mm,彩钢板厚度0.426mm， 顶板采用优质镀锌钢板折弯拼装而成。 | ||

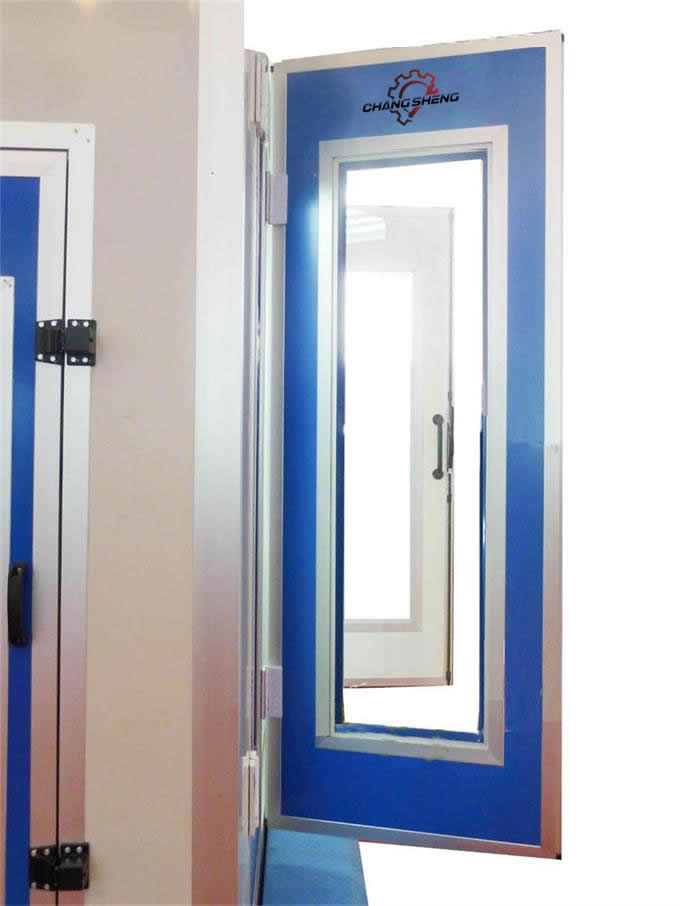

2、房体四周边框：镀锌钢板装饰；钣金喷粉大门，方型观察窗 | |||
3、地台：采用1.5mm镀锌钢板、防锈蚀处理钢架结构拼装，地台高度300mm配置两道麻花格栅、三道花纹板和三件宽600mm上车坡。 | |||
送排风系统 | 二台4kw双进风离心式外转子送风机：风量外转子风机；风量：2000m3/h，风柜由喷涂型材、镀锌钢板制成；侧上进风，排风管由优质镀锌钢板、专业设备制成的法兰组成。有载风速：0.35 m/s ；换气次数：280time/h | ||
净化系统 | 顶部高效进口立体喷胶棉（VF-600）。 采用精粗两道过滤层结构：粗效采用优质无纺棉，能有效捕捉大于15μm的尘粒，在发生柜进风口处，设置活动门便于更换；精密级过滤层采用意大利技术生产的高效过滤棉，该过滤棉具有多层结构，能有效捕捉大于5μm的尘粒。设置在静压室底部，用防腐方管承托，美观、大方，容易更换。整个净化系统容尘量大、风阻小、寿命长，过滤率达98％。地棉过滤为意大利技术生产的玻璃纤维棉 ；TSP值≤1.4mg/m³。 | ||
加热系统 | 1、采用利雅路G20型轻油燃烧器，每小时产生热量为18万大卡，每台车耗油量为5~8公升/台，升温时间6~8分钟(20-60℃)。 | ||
2、热能转换器采用1.5mm厚优质不锈钢氩弧焊接而成，结构合理、安全可靠、热交换面积大，热利用效率高。 | |||
照明系统 | 在房体的顶侧部及两侧壁安装照明灯组，顶侧灯组呈45°角安装，由24支36瓦菲利浦灯管组成，垂直安装在墙板内，室内光照度达900Lux以上。 | ||
电控系统 | 采用优质电子元件组装，主回路设有多重保护。设有照明开关、温度时间设置、常温喷漆、恒温喷漆、烤漆开关、紧急停止开关、累计时等 | ||
废气处理 | 直排：可选配环保柜 | ||
Outer dimension:(mm) | Inner dimension:(mm) | Front door size | Total power |
7000*5300*3300 | 6900*3900*2800 | 3000(w)*2700(h) | 10kw |
Appearance color | Red blue white orange | ||
Frame system | Flame retardant polystyrene insulation board,50mm thickness,galvanized steel assembled roof. Aluminium alloy front door frame and galvanized steel fixed room frame.The floor is assembly formed by corrosion-resistant rectangular tube with 3 rows of grids and 2 rows of checkered plates. | ||
Air circulation system | 2*4kw double channels centrifugal outer-rotor ventilating machines,air flow:24000m3/h, exhaust duct is formed from superior galvanized steel and flange;On load air speed:0.35m/s;Air exchange rate:280 times/h | ||
Filter system | High-efficiency imported glue-spreading cotton(VF-600) ceiling filter | ||
Heating system | Italy brand Riello G10 burner,Max. Calorific value:180,000kcal/h. | ||
Argon arc welded SUS304 stainless steel exchanger. | |||
Max. Temperature :80℃； | |||
Temperature rise rate:4-6min(20-60℃)； | |||
Oil consumption:4-6kgs/set. | |||
Lighting system | 24pcs of 36kw Philip lamps. | ||
Illuminance:800Lux | |||
E-controlling system | Adopt superior electronic components,main circuit has multi-protection. | ||
Function:Lighting switch,heating time setting,normal temperature painting,constant temperature painting,drying switch,emergency stop switch,cumulative time etc. | |||
Waste gas treatment | Direct vent. | ||
Optional | Environmental protection device | ||
